1.Значение обозначения модели

- YJ: обозначает сшитую полиэтиленовую изоляцию (XLPE), обладающую превосходными электрическими свойствами и термостойкостью.

- L: обозначает алюминиевый проводник. Алюминиевые кабели легкие и экономичные, хотя их проводимость немного уступает медным проводникам.

- V: обозначает поливинилхлоридную (PVC) оболочку, обеспечивающую механическую защиту и коррозионную стойкость.

- 22: первая цифра «2» обозначает стальную ленточную броню, а вторая цифра «2» обозначает внешнюю оболочку из поливинилхлорида. Броневой слой повышает механическую прочность кабеля, делая его пригодным для прямой закапывания или использования в условиях, где существует вероятность внешнего механического повреждения.

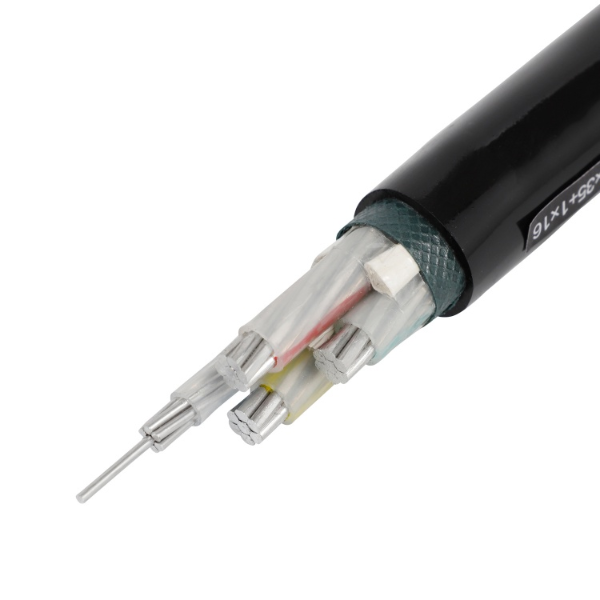

2.Конструкция

Конструкция кабеля YJLV22 более сложна, чем конструкция кабеля YJLV, и состоит из следующих основных компонентов:

- Проводник: используется многожильный скрученный алюминиевый сердечник для повышения гибкости и прочности на разрыв.

- Изоляция: используется сшитый полиэтилен (XLPE), который обеспечивает высокое сопротивление изоляции и низкие диэлектрические потери, а также длительную рабочую температуру до 90 °C.

- Внутренняя оболочка: Внутренняя оболочка из ПВХ окружает изоляционный слой, дополнительно усиливая защиту изоляции.

- Броня: Двухслойная стальная ленточная броня обеспечивает механическую прочность, предотвращая механические повреждения во время установки или эксплуатации кабеля.

- Наружная оболочка: Наружный слой состоит из наружной оболочки из ПВХ, обеспечивающей дополнительную механическую защиту и устойчивость к коррозии окружающей среды.

3.Основные характеристики

- Высокая механическая прочность: стальная ленточная армировка позволяет кабелю выдерживать значительные механические нагрузки, что делает его пригодным для сложных условий прокладки, таких как прямая закапка в грунт и прокладка в трубах.

- Превосходные электрические характеристики: сшитая полиэтиленовая изоляция обеспечивает стабильную работу при высоком напряжении и обладает отличными изоляционными свойствами.

- Отличная термостойкость: изоляция из сшитого полиэтилена позволяет кабелю работать в течение длительного времени при повышенных температурах, с кратковременными перегрузками до 130 °C.

- Высокая коррозионная стойкость: оболочка из ПВХ обеспечивает отличную химическую коррозионную стойкость, что делает кабель пригодным для использования в различных условиях.

- Высокая прочность на сжатие: стальная ленточная армировка позволяет кабелю выдерживать значительное внешнее давление, что делает его пригодным для прямой закладки в грунт.

4.Области применения

Кабели YJLV22 широко используются в следующих секторах:

- Энергетические системы: используются в линиях передачи и распределения для городских и сельских сетей, особенно подходят для прямой закладки в грунт.

- Промышленное применение: обеспечивают электроснабжение заводов и шахт, особенно в районах, подверженны риску механических повреждений.

- Строительный сектор: распределяют электроэнергию в жилых и коммерческих зданиях, особенно там, где требуется высокая механическая прочность.

- Инфраструктура: электроснабжение подземных железных дорог, туннелей, мостов и другой инфраструктуры, особенно там, где требуется прочность на сжатие и растяжение.

5.Прокладка и монтаж

- Методы прокладки: кабели YJLV22 могут прокладываться непосредственно в земле, в кабелепроводах или надземно, причем прокладка непосредственно в земле особенно подходит.

- Рекомендации по установке: избегайте механических повреждений во время установки. Радиус изгиба должен соответствовать техническим характеристикам. Соединения и окончания должны быть надлежащим образом уплотнены для предотвращения попадания влаги. При прямом закапывании убедитесь, что глубина и ширина траншеи соответствуют требованиям, и уложите защитные пластины над кабелем.

Кабели YJLV22 демонстрируют превосходные характеристики в сложных и суровых условиях прокладки благодаря стальной ленточной броне и высокой механической прочности. Хотя кабели с алюминиевым сердечником имеют более низкую электропроводность по сравнению с кабелями с медным сердечником, их преимущества в виде легкого веса, низкой стоимости и высокой механической прочности делают их незаменимыми в определенных областях применения.
